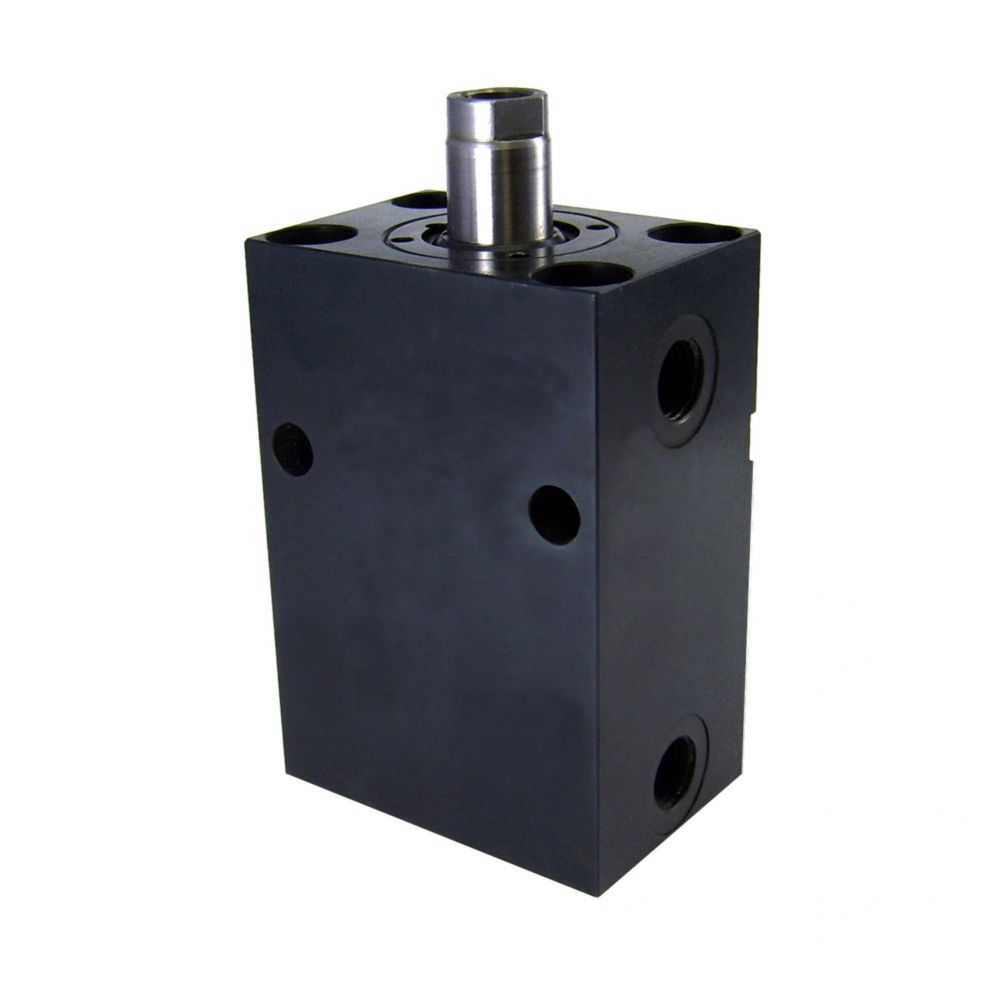

Block-Zugzylinder

Dieser einfach wirkende Zugzylinder eignet sich für kleinere Anlagen, die nicht taktgebunden sind. Die eingebaute Rückholfeder dient nur zur Rückstellung des Kolbens. Die Rückstellzeit ist von mehreren Bedingungen abhängig. Dadurch kann keine exakte Berechnung der Rückstellzeit erfolgen. Sollen Vorschub und Rückstellung taktgebunden und/oder kraftbelastet in einem festgelegten Intervall erfolgen, empfehlen wir den Einsatz von doppelt wirkenden Blockzylindern

Die kompakte kubische Bauform und die Quernut erleichtern die Befestigung des Zugzylinders und garantieren hohe Betriebsdrücke.

Standardmäßig wird bei dem Zugzylinder eine doppelte Hydraulikdichtung eingesetzt, die einen äußerst leckarmen Dauerbetrieb garantiert. Der Zugzylinder ist außerdem mit einem Metallabstreifer ausgerüstet, der das Eindringen von Metallspänen in den Weichabstreifer verhindert und so die Verfügbarkeit deutlich erhöht. Der Zugzylinder verfügt über ein innenliegendes Kolbenstangengewinde. In das Innengewinde lassen sich Befestigungselemente sicher einschrauben.

Um das Eindringen von Fremdkörpern und Flüssigkeiten in den Federraum des Zugzylinders zu verhindern, kann bei Bedarf eine Belüftungsleitung angeschlossen werden.

HYDROKOMP bietet ein katalogisiertes Standardsortiment mit 9 Baugrößen und mit unterschiedlichen Varianten der Druckölzuführung an. Ebenso konstruieren und fertigen wir kundenspezifische Sondervarianten.

• ideal für nicht taktgebundene Anlagen

• platzsparende Einbaumöglichkeiten

• 4 Befestigungsmöglichkeiten

• serienmäßig mit Metallabstreifer

• Belüftungsanschluss möglich

• Standardzylinder und Sondervarianten erhältlich

Betriebsdruck:

pmax. 500 bar



Wirkungsweise:

einfach wirkend mit Federrückstellung



Kolben Ø:

16, 20, 25, 32, 40, 50, 63, 80 und 100 mm



Hub:

8, 10 und 12 mm



Rückstellkraft:

von 40 N bis 1200 N



Zugkraft:

von 1,1 kN  bei 100 bar bis 235 kN bei 500 bar



Ölanschluss:

Gewinde G1/4 bzw. G1/2 oder O-Ring-Flansch



Dichtungsart:

NBR -10°C bis +80°C, FKM bis 150°C



Abstreifer:

Weichabstreifer und Metallabstreifer





Datenblatt (PDF):



Für technische Details und Maßzeichnungen laden Sie das aktuelle Datenblatt herunter.



Bauvarianten:

Typ A

Ölanschluss
Gewinde G1/4 bzw. G1/2
Montagebohrungen
im Gehäuse, längs und quer

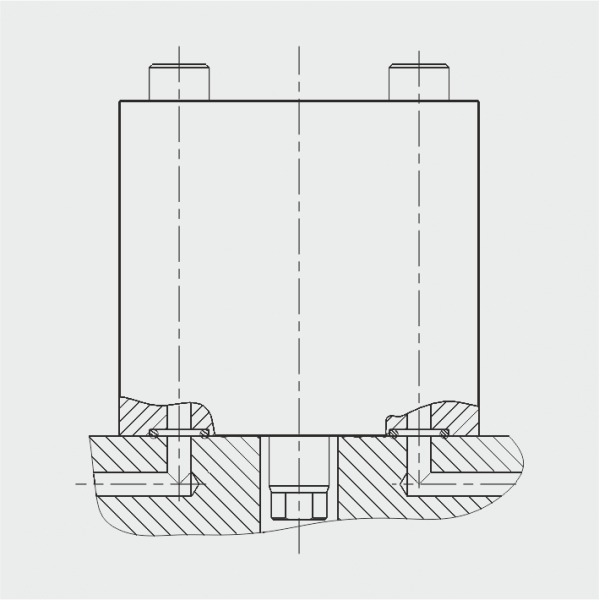

Typ C

Ölanschluss
O-Ring-Flansch, stangenseitig
Montagebohrungen
im Gehäuse, längs







Produktkonfigurator:

Mit unserem Produktkonfigurator stellen Sie sich Schritt für Schritt Ihre Wunschprodukte zusammen. Anschließend stehen folgende Optionen zur Verfügung:



• Erzeugung einer Bestellnummer
• Angebot anfordern
• 3D-Modelle herunterladen
