Blockzylinder, Kolben mit Innengewinde
Beschreibung
Der Blockzylinder mit Kolbeninnengewinde ist ein beliebtes Konstruktionselement in allen Bereichen, in denen kurze Hübe mit hohen Kräften benötigt werden. Die kompakte kubische Bauform und die Quernut erleichtern die Befestigung des Blockzylinders und garantieren hohe Betriebsdrücke.
Standardmäßig wird bei dem Blockzylinder eine doppelte Hydraulikdichtung eingesetzt, die einen äußerst leckarmen Dauerbetrieb garantiert. Der Blockzylinder ist außerdem mit einem Metallabstreifer ausgerüstet, der das Eindringen von Metallspänen in den Weichabstreifer verhindert und so die Verfügbarkeit deutlich erhöht. Der Blockzylinder verfügt über ein innenliegendes Kolbenstangengewinde. In das Innengewinde lassen sich z. B. Druckschrauben sicher einschrauben.
HYDROKOMP bietet ein katalogisiertes Standardsortiment mit 9 Baugrößen und mit unterschiedlichen Varianten der Druckölzuführung an. Ebenso konstruieren und fertigen wir kundenspezifische Sondervarianten.
doppelt wirkend:
Die doppelt wirkende Funktion ermöglicht exakte Hubzeiten beim Ein- und Ausfahren des Kolbens. Vorhub und Rückhub sind kraftbetätigt.
einfach wirkend:
Der einfach wirkende Blockzylinder ist ohne oder mit Federrückstellung erhältlich. Bei der Funktion mit Federrückstellung wird der Kolben durch die Feder in seine drucklose Ausgangsstellung gezogen. Bei Blockzylindern ohne Federrückstellung erfolgt keine automatische Rückstellung des Kolbens.
-
ideal für leckarmen Dauerbetrieb
-
platzsparende Einbaumöglichkeiten
-
4 Befestigungsmöglichkeiten
-
serienmäßig mit Metallabstreifer
-
Kolbeninnengewinde z. B. zum Einschrauben von Druckschrauben
-
Standardzylinder und Sondervarianten erhältlich
Zylinderaufbau:
Praxisbeispiel
Die Abbildung zeigt eine Einpressvorrichtung, mit der Lager auf Wellen gepresst werden. Der verwendete Blockzylinder hat einen Hub von 100 mm, um die vorhandenen Distanzen zu überbrücken. Wegen der Werkstückvielfalt kann der Schlitten mit dem Blockzylinder entsprechend abgesteckt werden. Dazu werden unterschiedlich lange Stützen axial hinter dem Blockzylinder montiert. Durch diese flexible Lösung werden nur geringe Biegekräfte in die Gesamtkonstruktion eingeleitet.
Eine besondere Eigenschaft der Vorrichtung liegt in der Druckabsenkung des manuellen Druckerzeugers. Nach der Vormontage der Lager werden diese unter Vorspannung mechanisch gesichert. Dazu wird der Montagedruck auf ca. 60 bar über einen manuellen Kugelhahn und ein nachgeschaltetes Druckbegrenzungsventil abgelassen.
Datenblatt 200-3
Betriebsdruck:
pmax. 500 bar
Wirkungsweise:
einfach wirkend oder doppelt wirkend
Kolben Ø:
16, 20, 25, 32, 40, 50, 63, 80 und 100 mm
Hub:
zahlreiche Hübe von 8 bis 200 mm
Schubkraft:
von 2 kN bei 100 bar bis 392 kN 500 bar
Zugkraft:
von 1,2 kN bei 100 bar bis 237 kN bei 500 bar
Ölanschluss:
Gewinde G1/4 bzw. G1/2 oder O-Ring-Flansch
Dichtungsart:
NBR -10°C bis +80°C, FKM bis 150°C
Abstreifer:
Weichabstreifer und Metallabstreifer
Datenblatt (PDF):
Blockzylinder Bauvarianten:

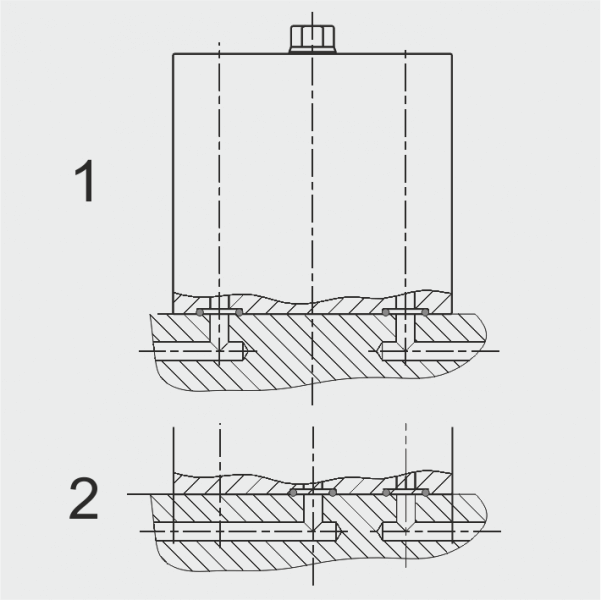

Typ D
O-Ring-Flansch, bodenseitig
Montagebohrungen
im Gehäuse, längs
Abb. 1 Variante „Standard“
Abb. 2 Variante „Mittig“
Typ E
O-Ring Flansch, breitseitig
Montagebohrungen
im Gehäuse, quer
