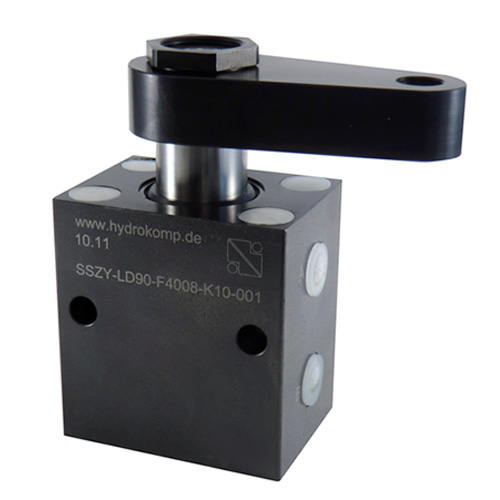

Schwenkspannzylinder, mit Blockgehäuse (F)

Schwenkspannzylinder geben die Spannstelle am Werkstück beim Entspannen frei. Damit wird der Werkstückwechsel erleichtert. Dieser hydraulische Schwenkspannzylinder arbeitet als doppelt wirkender Zugzylinder, wobei ein Teil des Hubs zum Schwenken des Kolbens genutzt wird. Die Variante mit 0° Schwenkwinkel funktioniert als reiner Zugzylinder.

Für eine lange Lebensdauer sind die Zylinder standardmäßig mit integriertem Metallabstreifer ausgestattet. Zur Druckölversorgung sind die Zylinder mit Rohrgewinde und O-Ring-Flanschanschluss für gebohrte Kanäle ausgestattet. Wahlweise sind rechts oder links schwenkende Varianten mit verschiedenen standardisierten Schwenkwinkeln lieferbar. Die integrierte Überlastsicherung schützt die Schwenkmechanik vor Beschädigung bei Blockierung des Schwenkvorganges oder unsachgemäßer Montage des Spanneisens.

Bei einer Überschreitung des zulässigen Volumenstroms muss ein Drosselrückschlagventil zwischengeschaltet werden. Bei der Montage des Spanneisens muss dieses gegengehalten werden, um die Kugelführung nicht zu beschädigen.

Es stehen Varianten mit Schwenkwinkeln von 0°, 30°, 45°, 60° und 90° zur Verfügung. Der zulässige Betriebsdruck ist abhängig von der Spanneisenlänge. Neben dem Standard-Spanneisen können Sonderspanneisen montiert werden. Der max. Betriebsdruck von 500 bar gilt nicht für alle Spanneisen. Angaben zum zulässigen Betriebsdruck finden Sie auf dem Datenblatt.

• schützender Metallabstreifer

• integrierte Überlastsicherung

• Ölversorgung über Bohrungen oder Gewindeanschlüsse

• einfaches Be- und Entladen der Vorrichtung

• individuelle Spanneisen montierbar

• Standard- und Sonderspanneisen lieferbar

Bauart:

Typ F, Blockgehäuse

Befestigungsmaße finden Sie auf dem Datenblatt.



Spanneisenaufnahme:

Kegelaufnahme 1:10

Spanneisen:

• SPK/c Einfachspanneisen
• SPK/d Einfachspanneisen
• SPK/e Einfachspanneisen
• SPK/f  Doppelspanneisen



Hier finden Sie eine Übersicht aller Standardspanneisen.

Sonderspanneisen sind auf Anfrage erhältlich.



Betriebsdruck:

pmax. 500 bar



Wirkungsweise:

doppelt wirkend



Schwenkwinkel:

0°, 30°, 45°, 60° und 90°



Bauart:

F (Blockgehäuse)



Kolben Ø:

25, 40 und 63 mm



Spannhub:

7, 8, oder 11 mm



Aufnahme:

Kegelaufnahme 1:10

Überlastsicherung:

mit



Positionskontrolle:

ohne



Ölanschluss:

Rohrgewinde oder O-ring-Flanschanschluss

Datenblatt (PDF):



Für technische Details und Maßzeichnungen laden Sie das aktuelle Datenblatt herunter.



Auswahlhilfe:

Unsere Auswahlhilfe für Schwenkspannzylinder erleichtert die Produktauswahl.
Sie beinhaltet die Beschreibung aller Funktionen und eine Produktübersicht.
